SoftCenter™ 技术


为我们的客户提供最高品质的继电器开关

Pickering 的 SoftCenter™ 技术是高品质继电器开关的一项进步。我们的工程师专家开发了这项技术，以满足当今设备制造商的需求和长寿命要求。







封装继电器内部材料上的物理应力大大减少，确保更少的损坏和变形。

软封装技术



Pickering 簧片继电器采用柔软的内部材料封装，可大大减少簧片开关盒的玻璃/金属密封件上的物理应力。不同的材料具有不同的膨胀特性，大多数制造商使用的非常硬的化合物可能会产生应力，可能会损坏密封件或使簧片开关变形，从而改变开关叶片的对准。这会降低接触电阻稳定性和预期寿命。

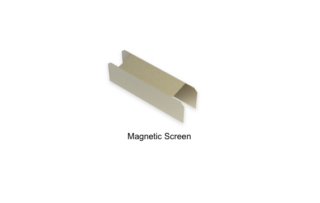

内置 Mu- Metal 磁屏蔽壳



舌簧开关由缠绕在簧片开关盒上的线圈产生的磁场来操作。如果没有磁屏蔽，该磁场将在继电器封装的范围之外以某种方式传播，并使安装在旁边的其他簧片继电器变得不敏感。例如，安装在 0.2 英寸（5.08 毫米）节距上的非屏蔽继电器需要高出约 25% 的线圈电压才能操作，而旁边的其他继电器也处于操作状态。

如果进行磁屏蔽，根据类型，该值会降至 1% 至 5%。如果未屏蔽，间距为 0.15 英寸（3.81 毫米）的较小Pickering继电器的交互系数将高达 40%。 如考虑温度，磁相互作用的影响会更加复杂。 操作线圈采用铜线绕制，铜线的电阻系数约为每摄氏度 0.4%。这意味着温度升高 50 摄氏度将使线圈电阻再增加 20%。 线圈电流以及磁场水平将下降同样的量。因此，需要相应增加驱动电压来产生操作簧片开关所需的磁场。 对于小型簧片继电器来说，屏蔽是绝对必要的。

最高等级的舌簧开关



Pickering 继电器采用最高品质的“仪表级”舌簧开关，可满足当今设备制造商的严格要求和长寿命要求。Pickering 继电器的所有操作参数均经过 100% 测试，包括操作和释放电压、操作、释放和触点弹跳时间、接触电阻、接触电阻稳定性和绝缘电阻。

Pickering 必读的技术指南

无骨架线圈




继电器操作线圈通常缠绕在线轴上。绝大多数Pickering继电器均采用自支撑线圈制造，从而避免了这些线轴所需的空间。对于较小的继电器类型，这为线圈绕组提供了大约 50% 的空间，允许使用灵敏度较低的簧片开关，并具有较高操作力和恢复力的固有优势。在某些范围内，这种技术使Pickering能够实现极高的线圈电阻值。





Pickering 在内部设计了自己的线圈绕线机，使我们能够快速实施旨在提高质量或扩展机器功能范围的未来开发。我们在自己的 CNC 上生产了大部分金属制品，并全面设计了硬件和软件。这些机器完全满足我们生产最可靠的簧片继电器的需求。
