用于半导体测试的舌簧继电器应用

在半导体晶圆制造完成后、被切割成单个芯片并封装成组件之前，需进行晶圆探针测试。这些测试由晶圆探针机（一种自动测试设备，ATE）执行，用于验证每个芯片的功能，无论是二极管、晶体管等相对简单的结构，还是处理器、微控制器、存储器及模数转换器等复杂集成电路。

觉得这份指南很有趣？

立即下载完整指南，深入了解舌簧继电器在半导体应用中的优势，包括我们总结的舌簧继电器成为理想选择的五大理由。

本应用指南目录：

隐私声明
您提供的信息仅由Pickering公司用于向您推送产品更新信息。我们不会将您的信息透露给任何第三方机构。您可随时取消订阅相关通知。如需了解退订方式、我们的隐私保护措施及对用户隐私的承诺，请查阅《隐私政策》。

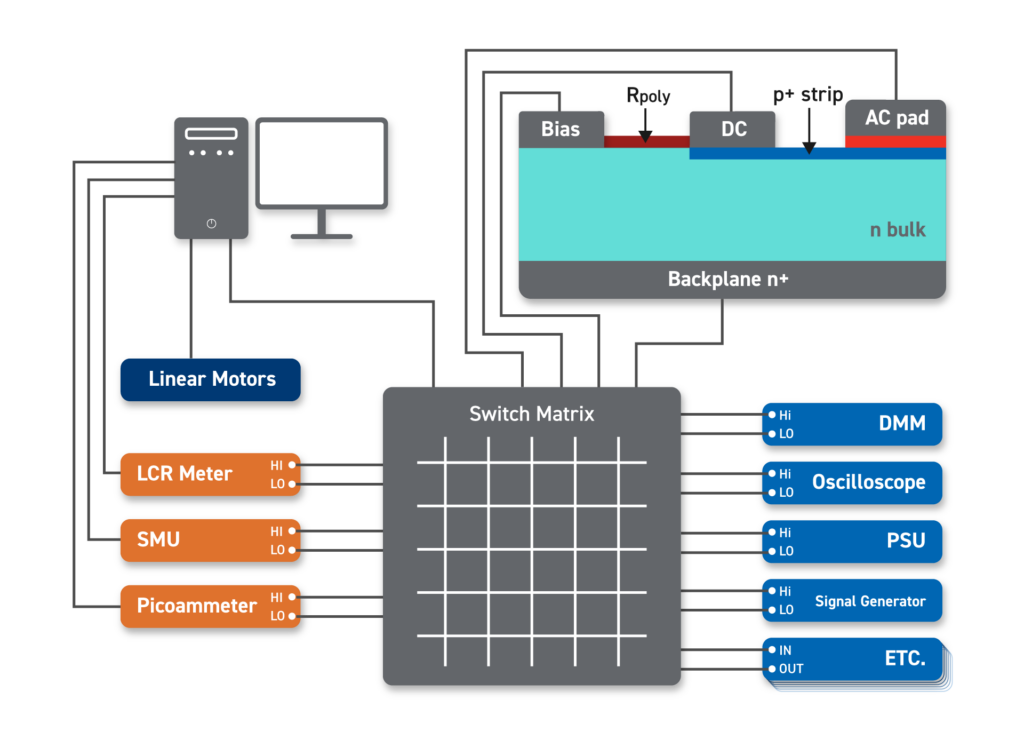

探针在晶圆上移动，与单个芯片表面的焊盘连接，施加自动测试设备（ATE）提供的测试条件（如电压、电流或波形），并测量ATE需要记录的电压电平、电流或输出波形等参数。

半导体测试方法包括直流参数测试（在不同电流和电压水平下）和交流参数测试（在不同频率下），以确保器件符合规定的规格要求，以及功能测试以确保其按预期工作。对于功率半导体器件，需施加并记录高电压；对于高频/射频（HF/RF）器件，则需施加并记录相应的波形。

119系列微型单列直插（SIL）开关电压高达3kV

超小型隔离舌簧继电器，提供Form A和Form B两种配置。耐压最大3000V，切换电压最高1000V。提供3、5和12V线圈电压选择。适用于电缆测试仪。

119系列是微型单列直插（SIL）舌簧继电器，适用于要求电压超过传统单列直插舌簧继电器电压能力的应用。隔离电阻 > 10^12Ω。1 Form A型，1kV 版本的引脚和封装与行业标准 109P系列兼容。

219系列开关电压高达5kV

所有接触配置均提供三种线圈电压选项，即3V、5V或12V。在2 Form A封装中，开关的绝缘耐压高达1.5kV，在1 Form B封装中高达2kV，而在1 Form A封装中则可达3kV。至于开关与线圈之间的隔离耐压，则在1 Form A和1 Form B类型中最高可达5kV。

开关最高可达0.7A电流和10W功率，工作温度范围广泛，覆盖从-40°C到+105°C。

104系列微型单列直插（SIL）开关电压高达4kV

小型高压舌簧继电器，提供Form A和Form B两种规格。耐压最大4000V，切换电压最高1000V。提供5、12和24V线圈电压选择。

如果您的应用处于高温环境中，104HT可以承受高达125°C的温度（标准构建选项可承受高达150°C的温度）。适用于变压器测试。

需要详细信息，请点击下方了解更多。

这意味着自动测试设备（ATE）必须能够提供多种测试条件。然而，探针站可能只有少数探针（通常仅两根为标准配置），因此ATE需要在多种测试条件之间切换，并将测试结果引导至相应的信号调理电路。这正是舌簧继电器作为可控开关器件发挥其重要价值的地方，主要原因有以下五点……
