舌簧继电器在医疗设备中的应用

多种类型的医疗设备均可受益于舌簧继电器的使用。在非安全关键的分析与监测设备中，大多数标准继电器可用于切换信号和低电压；而高压舌簧继电器则适用于高能扫描仪等设备的高压切换（以Pickering产品为例，最高可达12kV）。

高压舌簧继电器还被广泛应用于除颤器中。例如，在基本的单相除颤器中（图1为简化示意图），舌簧继电器的作用是完成电容充电回路。当电容充满电后，舌簧继电器将其从充电回路中移除，并接入放电回路——该回路的闭合通过将电极板置于患者胸部并按下电极板开关实现。双相除颤器的结构稍复杂，但其工作原理（以及舌簧继电器的作用）与单相除颤器相同。

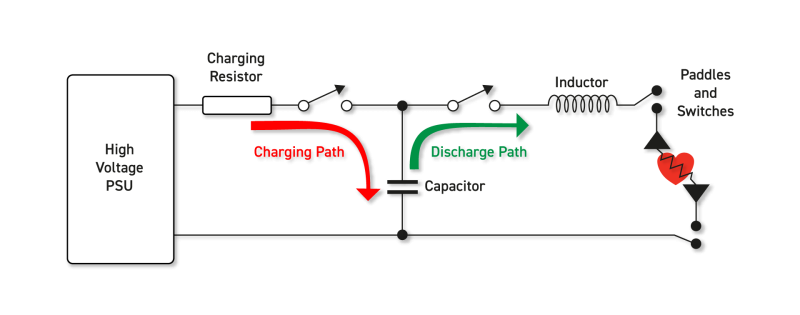

图1：单相除颤器基本电路图

高压舌簧继电器还可用于构建低压与高压电路之间的安全可靠连接。例如，在X光机中，低压电路用于控制功能（如曝光时序），而高压电路则用于加速管内的电子。类似地，计算机断层扫描（CT，使用X射线）和磁共振成像（MRI）设备均包含低压与高压电路，其中高压电路有时甚至超过100kV。

此外，高压舌簧继电器可应用于电子手术刀的电外科发电机中。此类设备需在约1MHz的高频下切换高压，以实现切割与烧灼同步操作。

在上述多数应用场景中，不仅需具备高压切换能力，还需确保低压与高压电路之间的高隔离电阻特性。

然而，并非所有医疗设备中的舌簧继电器均需高压性能，但可能需具备标准器件所缺乏的其他特性。例如，专为数据采集与仪器仪表设计的舌簧继电器，因其高精度与低噪声特性，可完美适配医疗监测与受控治疗设备。

此外，线圈电阻高于常规标准的舌簧继电器，因其更低的电流消耗特性，尤其适用于电池供电/便携式医疗设备。

在上述所有应用中，确保高可靠性至关重要。舌簧继电器需在需要时精准动作，且在高压切换场景中，即使（低压）控制电路发生故障，也必须具备故障安全机制。与此同时，舌簧继电器被广泛应用于医疗设备制造过程中用于质量保证的自动测试设备（ATE）。

拓展阅读
下载我们最新发布的《舌簧继电器在医疗设备中的应用指南》，深入了解除颤器、电外科发电机及各类医疗分析/监测设备如何通过高可靠性舌簧继电器实现性能优化与安全保障。

本应用指南目录

医疗应用领域（Medical Applications）

开关技术选型（Switching Technologies）

舌簧继电器术语解析（Reed Relay Terminology）

推荐产品型号（Recommended Products）

选择Pickering舌簧继电器的核心优势（Why Pickering Electronics for Reed Relays?）

隐私声明
您提供的信息仅由Pickering公司用于向您推送产品更新信息。我们不会将您的信息透露给任何第三方机构。您可随时取消订阅相关通知。如需了解退订方式、我们的隐私保护措施及对用户隐私的承诺，请查阅《隐私政策》。

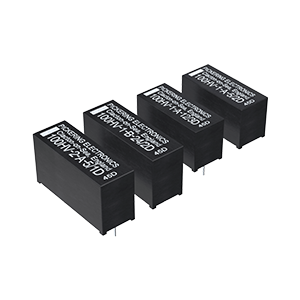

100HV系列微型单列直插（SIL）开关电压高达3kV

高压高线圈电阻舌簧继电器，提供Form A和Form B两种配置。耐压最大3000V，切换电压最高1000V。提供5、12和24V线圈电压选择。线圈电阻最大6800Ω。

这些继电器适用于混合信号应用，因为较低的线圈功率会降低开关上产生的热电动势电压。3kV 版本增加了开关和线圈引脚之间的间隙，以适应更高的电压。

67和68系列单列直插（SIL）开关电压高达10kV

可选择PCB或飞线连接，Form A或Form C型转换开关。耐压最高10kV，切换电压最高7.5kV。也提供200W高功率开关选择，5、12和24V线圈电压选择。

继电器采用镀钨触点，确保长而可靠的使用寿命。68系列 PCB 的底部包含用于线圈连接的连接。从顶面引出的飞线可以使 PCB 上的较高电压远离较低电压电路。开关和线圈之间还可以选择加上静电屏蔽，以最大限度地减少线圈驱动器和高压电路之间的噪声。

62和63系列开关电压高达15kV

可选择带推入式高压连接的底盘或 PCB 安装。提供Form A和Form B两种配置。耐压最高15kV，功率最大 50W 时开关电压最高12.5 kV。提供 5、12 和 24 V 线圈电压选择。

62和63系列高压继电器具有推入式端子，并配有合适的连接器和绝缘套。可根据要求提供带有静电屏蔽和/或接地磁屏蔽的特殊版本。
